項目概況

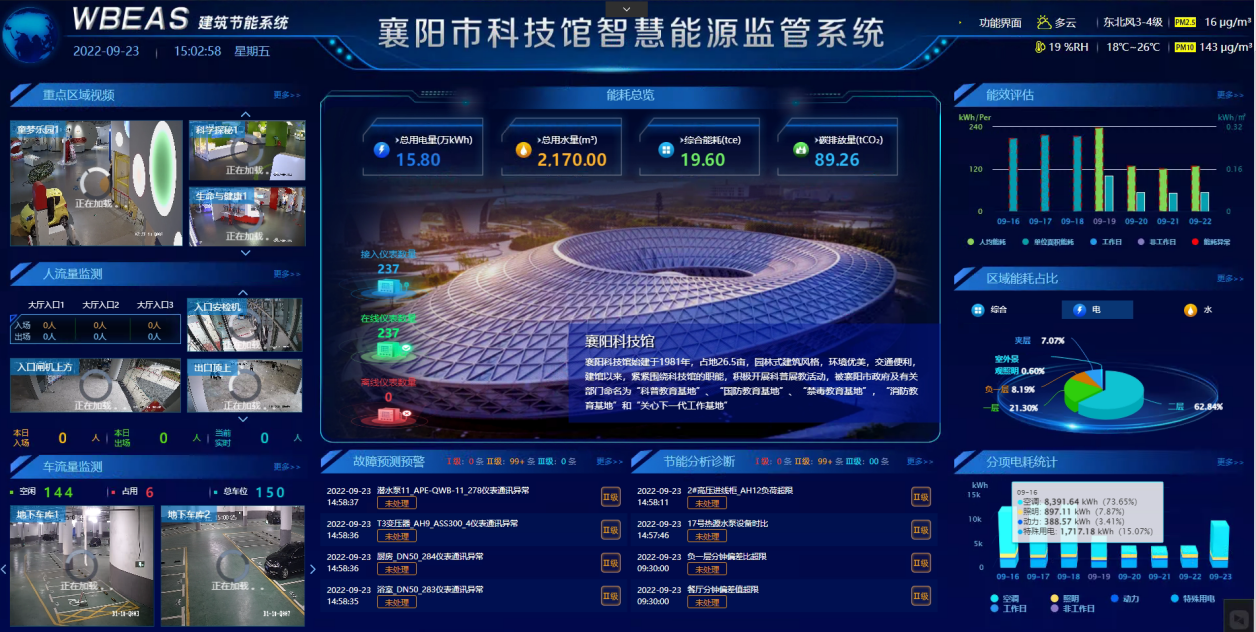

襄陽市科技館新館總建筑面積35268㎡,其中地上建筑面積26468㎡,地下建筑面積8800㎡,展教面積約20000㎡,屬國家特大型科技場館。為響應國家和省節能主管部門有關公共建筑機構節能管理的精神,提高襄陽科技館能源管理信息化水平,經公開招標,引進萬洲電氣WBEAS建筑智能優化節能系統,該項目于2022年3月初開始建設,5月底完成系統上線運行和驗收。


    建設內容

    襄陽科技館WBEAS建筑節能系統能源監測種類為電力、水,監測點共計259個,其中電力監測點232個,水監測點26個,第三方系統接入有人流量監測、停車管理系統、視頻監控系統、門禁管理系統四個系統,涵蓋科技館四個樓層,25個展示區域。項目主要建設內容如下:

    1、增加對科技館整體、各個樓層、重要區域用電和用水計量裝置,滿足科技館分類分項能耗統計和分析的需求;

    2、節能系統接入人流量監測系統、停車管理系統、安防視頻系統、照明和中央空調控制系統,實現科技館綜合能源管控一體化信息平臺,滿足科技館建筑運維的需求;

    3、搭建能耗數據采集和第三方數據采集專網,內外網隔離,保證數據采集網絡穩定和第三方系統接入的安全可靠;

    4、現場部署了WBEAS建筑節能優化系統。

    主要功能
    • 建筑能耗分析
    • 供配電監測
    • 給排水監測
    • 照明監測
    • 空調監測

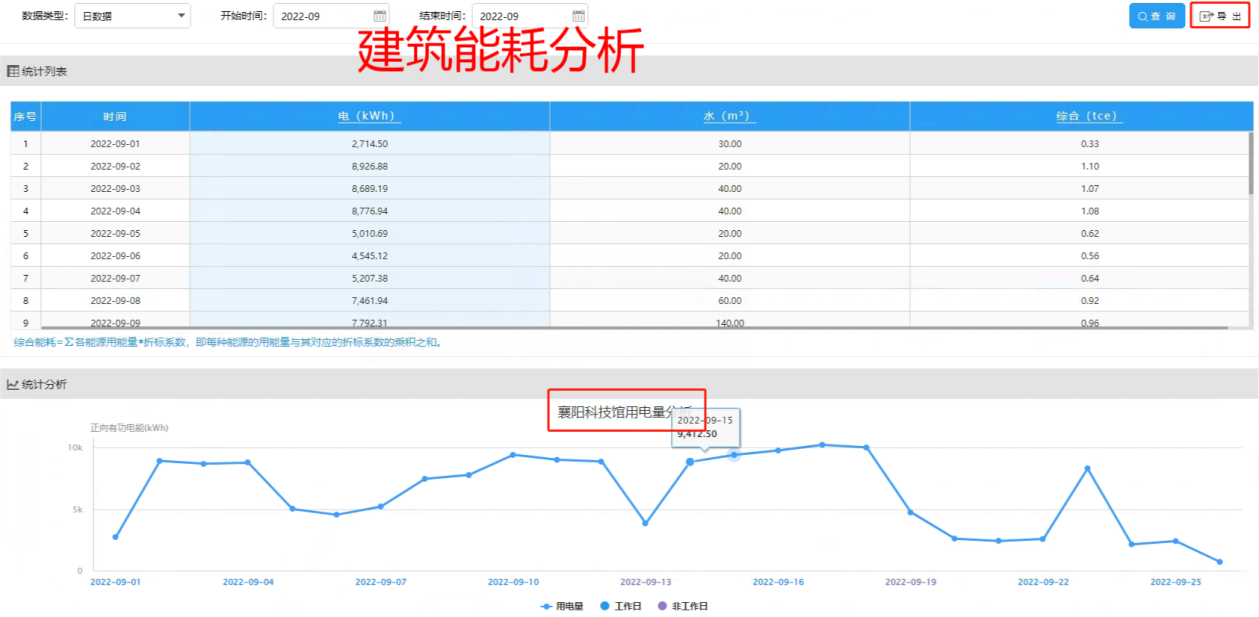

    • 建筑能耗分析

      實現各建筑、區域、支路、部門不同能源自定義時間段能耗的統計和分類分項能耗統計。解決建筑日月年時間段內多能源消耗統計和折標數據集中展示的問題,方便對不同時間各個分項能耗進行同比和環比分析。

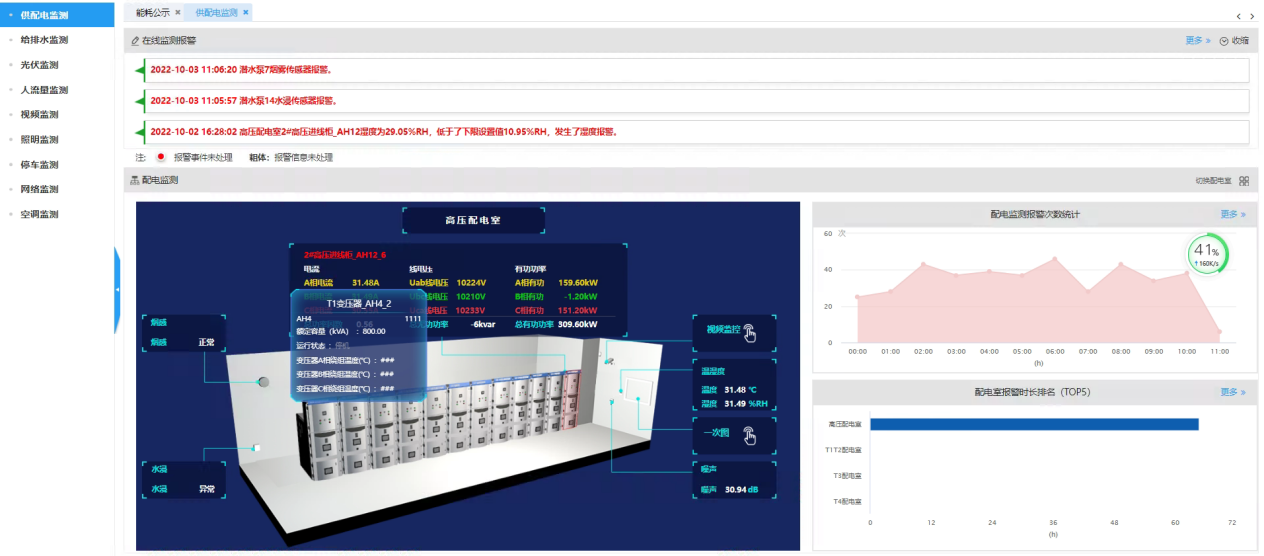

    • 供配電監測

      實現配電室內部環境信息(煙感、溫濕度、噪聲、水浸)以及配電柜內各個回路運行狀態監測和異常報警信息統計。

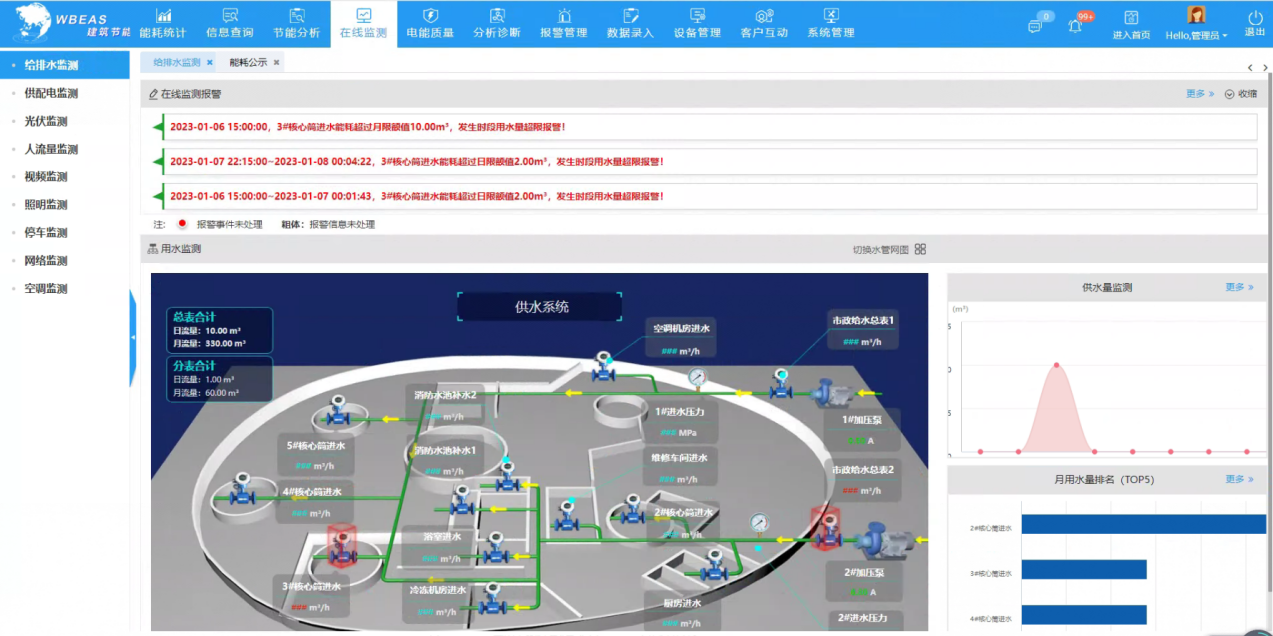

    • 給排水監測

      實現給排水管網圖3D展示,給排水設備運行狀態(電流、功率)展示,設備檔案(設備型號、額定電流、額定功率)展示和各個排水區域水位、供水水壓信息展示;水泵房內人員行為(人員異常進入,違規操作設備)異常報警。

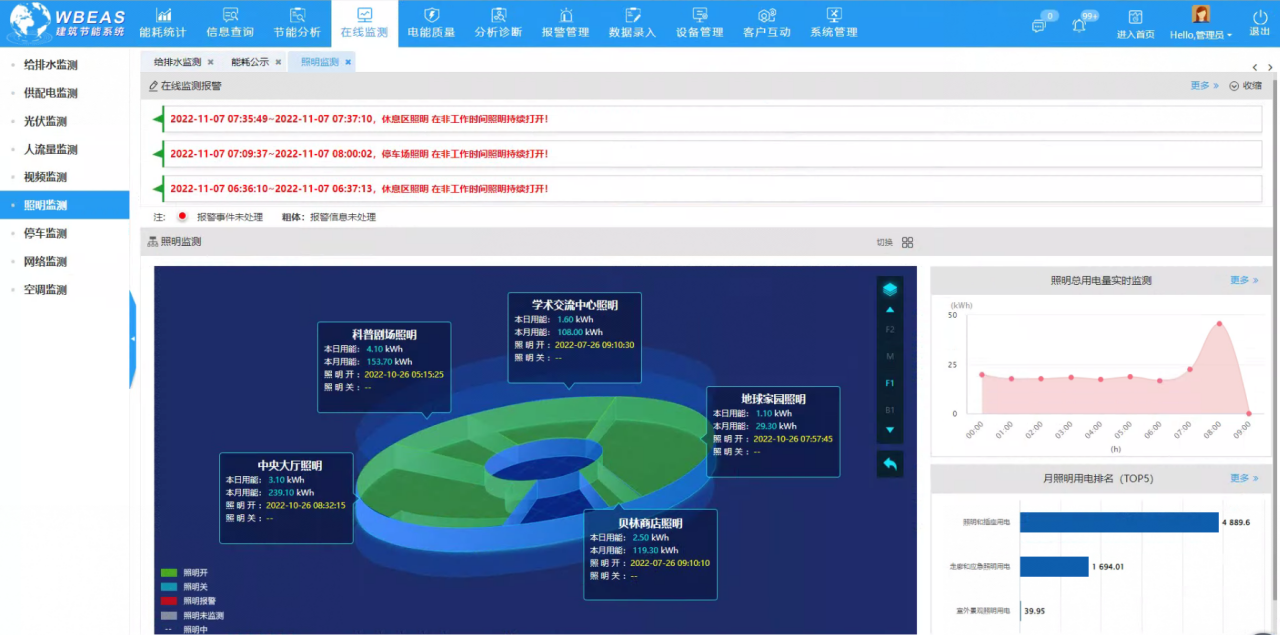

    • 照明監測

      實現重點區域照明日能耗和月能耗信息展示以及重點區域照明開關狀態和視頻監測以及異常開關報警。

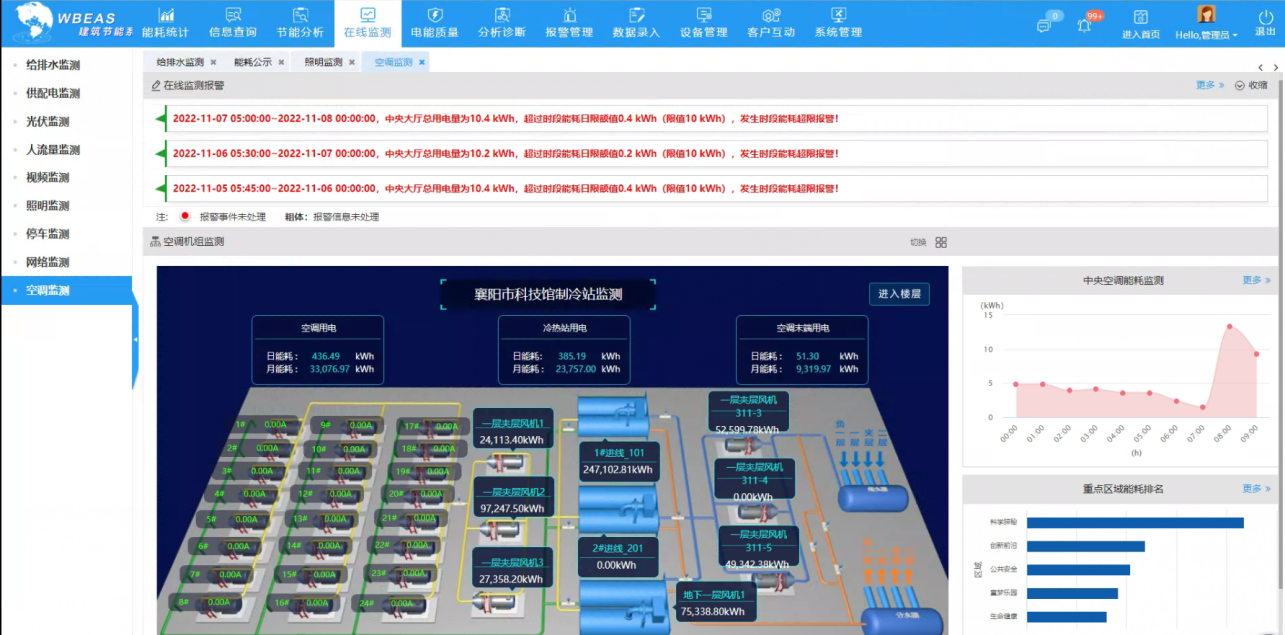

    • 空調監測

      實現不同類型空調機組和輔機(水泵、風機)的運行狀態(開停機)、運行數據(電流、功率)、設備檔案、工藝參數(進回水水溫)展示和越限報警以及重點區域空調開關狀態和空調機房內人員行為(人員異常進入,違規操作設備)展示和異常開關報警。


    應用效果

    (一)節能效果

    系統上線運行6個月后,根據采集的歷史數據利用系統自身分析診斷功能,為科技館出具了節能診斷分析報告,科技館運營方按照報告要求完成整改,在滿足科技館能源和設備精細化管理的同時,也帶來了巨大的經濟效益。WBEAS建筑節能系統運行以來每年節約電費28.5萬元,具體節能效益如下:

    1、空調節能改造

    襄陽科技館新館有3臺中央空調機組,冬夏季,空調用電占全館用電66%,屬于高能耗設備,日常使用均依靠人工調節設備運行參數,系統上線后對中央空調系統的工藝參數和各個區域風量、溫濕度進行整體管控,試運行一個月后發現,空調用電明顯下降,全年空調使用季預計可節約15萬元。

    2、供水系統改造

    襄陽科技館改造前采用2臺15kW水泵配合落地水箱進行日常用水的供給,改造后采用無負壓設備直接進行供水,水泵采用1臺11kW水泵和2臺5.5kW水泵,同時通過智能優化節能系統對供水管網的壓力、水泵運行狀態等進行監測,根據實際用水量的不同自動調節不同功率的水泵組合運行,達到節能的目的。改造后三臺泵組自動組合運行,減少了水泵大馬拉小車的情況,每年節約電費約8萬元。

    3、照明改造

    襄陽科技館新館使用了節能型LED燈具,節能效果顯著,智慧照明系統實現了公共區域照明的集中控制,但重要區域照明控制仍然依靠人工控制,無法做到根據實際需要開啟不同照明燈具,針對該情況,智能優化節能系統將重點區域照明納入統計管理,根據實際區域使用情況,對照明進行智能化控制,減少無人情況下,照明用電的浪費,通過加強對非工作時段照明的管控,預計一年可節約電費2.5萬元。

    4、能源損耗分析

    襄陽科技館展區多,建筑能源管網復雜,能源跑冒滴漏不易被及時發現,導致能源長期被浪費,WBEAS節能系統將科技館內部供水管網、制冷管網以能流圖的形式顯示用能走向,方便運維人員查看能源流向以及各級損耗情況,通過能源平衡報警,運維人員及時處理了多處地下供水管網跑冒滴漏的情況,避免用能浪費,預計一年可節約電費3萬元。

    WBEAS建筑節能系統運行以來除了直接帶來節能效益以來,還給科技館帶來了好處:

    1、提升能源管理信息化

    科技館設施齊全、展品布局合理,區域劃分細致,但同時帶來了能耗管理上的難度,對眾多的展區用能進行統計工作量巨大,通過系統的分類分項能耗統計功能,可以實現重要區域能耗的自動統計,解決人工抄表所帶來的數據不準確問題,強大的信息查詢功能可以隨時查詢能耗和非能耗數據,為運維人員進行數據分析提供基礎數據。

    2、提升能源管理自動化

    智能優化節能系統采用先進的信息化技術,對空調、照明、給排水等重要機電設備進行全面的監測與分析,挖掘節能潛力,運用機器學習和模糊控制技術,實現對中央空調機組,照明燈具,給排水水泵和風機運行進行控制,實現能源管控一體化,滿足科技館全方位節能降耗的需求。

    3、提升能源管理精細化水平

    襄陽科技館能源監測點多,能源管網錯綜復雜,人工不能做到能源實時精準管控,跑冒滴漏較難被及時發現,系統上線運行后,通過實時數據以及強大的節能和分析診斷功能,除了滿足對能耗異常進行原因追溯外,還能對重要機電設備運行情況進行節能潛力挖掘,滿足建筑能源管理和機電運維精細化管理需要。
